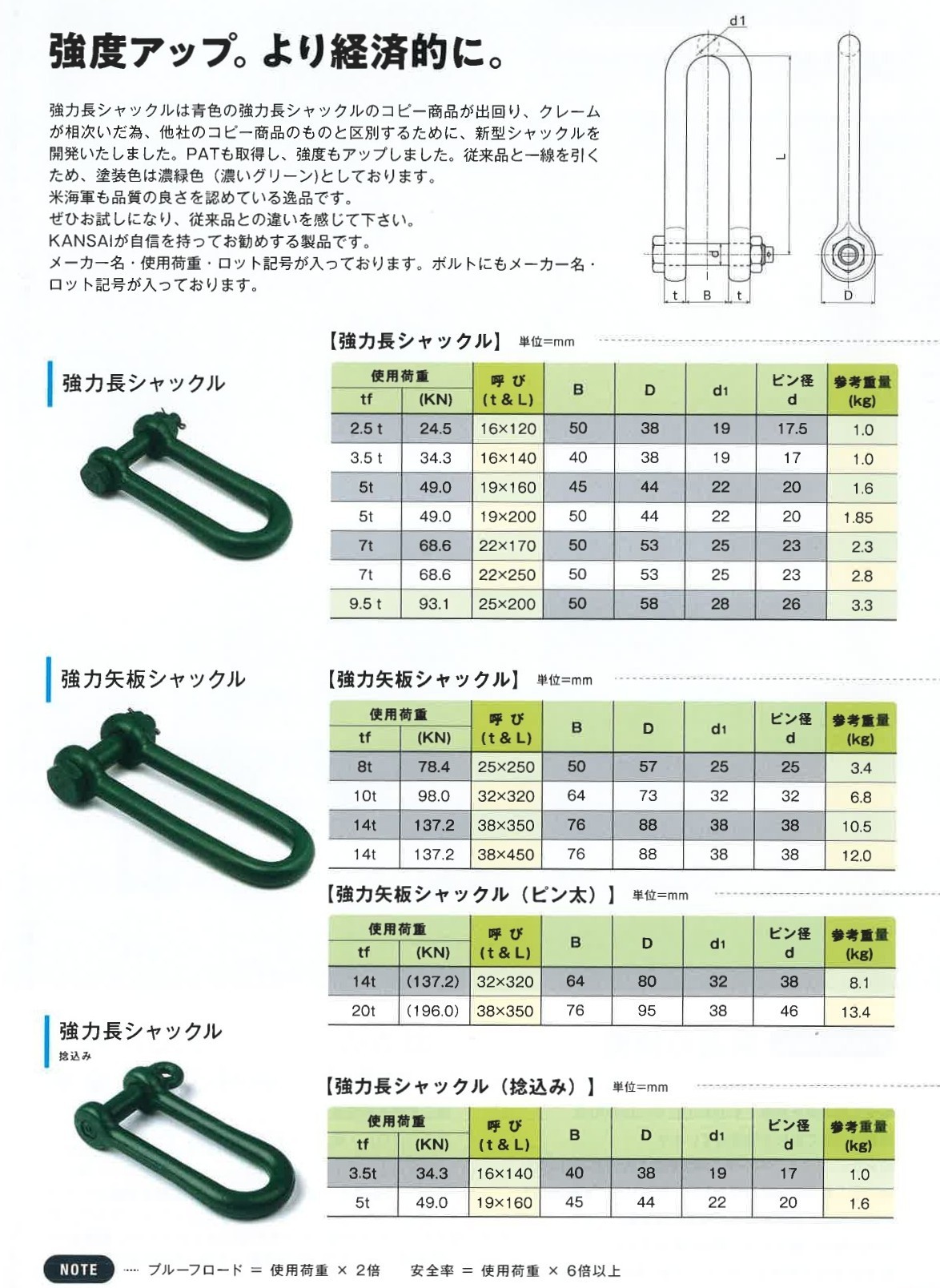

呼び | 使用荷重 | B | D | d1 | d | 参考重量 | |
t&L | tf | KN | (ピン径) | (kg) | |||
16×140 | 3.5T | (34.3) | 40 | 38 | 19 | 17 | 1.0 |
19×160 | 5T | (49) | 45 | 44 | 22 | 20 | 1.6 |
19×200 | 5T | (49) | 50 | 44 | 22 | 20 | 1.85 |
22×170 | 7T | (68.6) | 50 | 53 | 25 | 23 | 2.3 |
22×250 | 7T | (68.6) | 50 | 53 | 25 | 23 | 2.8 |
25×200 | 9.5T | (93.1) | 50 | 58 | 28 | 26 | 3.3 |
32×320 | 10T | (98) | 64 | 73 | 32 | 32 | 6.8 |
38×350 | 14T | (137.2) | 76 | 88 | 38 | 38 | 10.5 |
38×450 | 14T | (137.2) | 76 | 88 | 38 | 38 | 12 |
32×320 | 14T | (137.2) | 64 | 80 | 32 | 38 | 8.1 |
38×350 | 20T | (196) | 76 | 95 | 38 | 46 | 13.4 |
